在這個由代碼編織的世界里，每一款軟件都像是一個精心設計又充滿未知的迷宮。你是否想過，是誰在這些迷宮中為我們指引方向，確保每一步都穩健而正確？揭曉答案：自動化測試套件生成方法。它能夠洞察軟件的每個角落，挑選出最佳的測試路徑，保障軟件的健壯性和可靠性。
（圖片來自網絡）
圖1 軟件測試如同走迷宮
一、多樣性驅動：軟件產品線測試
軟件產品線（software product line, SPL）[1]作為一種高效開發模式，能夠在共享特征的基礎上定制軟件以滿足不同的用戶需求。SPL通過特征模型（feature models, FMs）[2]來定義一組相關軟件產品的共同特征和可變特征。然而，隨著產品可變特征增加，單獨對每個產品變體進行測試變得不切實際；這推動了自動化測試套件生成技術的發展。自動化測試套件生成旨在生成一組測試用例，以盡可能多地揭示產品中的缺陷。測試用例的生成通常由目標函數（如t-wise覆蓋率、套件多樣性）作指導；這些目標函數可以量化測試用例的質量。
圖2 一個簡化的手機產品線的特征模型
以往的研究通常將自動化測試套件生成問題建模為單目標或多目標優化問題。單目標優化[3,4,5]只關注一個目標，如最大化覆蓋率、最小化測試成本等，每次只生成一個測試套件，難以滿足不同測試場景的需求。多目標優化[6,7]同時考慮多個目標，每次生成多個測試套件；它生成的測試套件具有更高的覆蓋率和多樣性，但算法的設計需要考慮目標沖突和計算復雜度。
為了解決這一問題，智能算法研究中心的最新研究引入了質量-多樣性（Quality-Diversity, QD）優化框架[8]，利用MAP-Elites算法[9]創新性地對測試套件生成問題進行求解。該方法不僅能夠高效地生成多樣化的測試套件，還在減少測試成本、增強覆蓋率方面超越了單目標和多目標優化方法，甚至在與基于新穎性搜索（Novelty Search, NS）的算法對比時，展示出更好的測試套件多樣性與更強的缺陷探測能力。目前，該研究工作[10]已發表于軟件工程的頂級期刊ACM Transactions on Software Engineering and Methodology（CCF-A, JCR一區，影響因子6.6）；其代碼（https://github.com/gzhuxiangyi/SPLTestingMAP）和數據（https://doi.org/10.5281/zenodo.7805017）均已公開，以供后續研究。

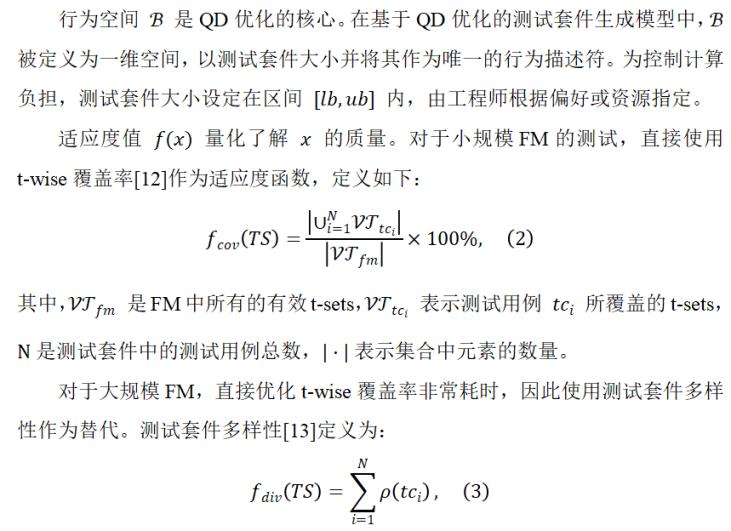

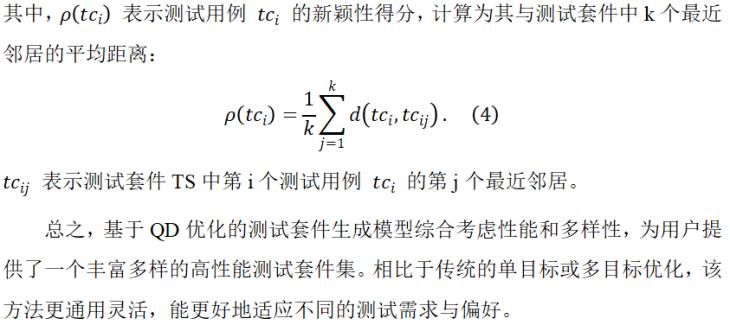

二、優化探索：基于 QD 優化的測試套件生成模型

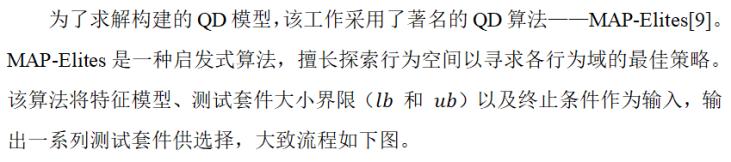

三、精粹提煉：MAP-Elites算法及其應用
圖3 用于自動測試套件生成的MAP-Elites算法流程
該算法包括以下四個主要步驟：
1. 初始化：創建一個與行為空間大小匹配的空存檔（archive）；這里的行為空間是測試套件大小的一維表示。起初，每個單元設置為null；隨后，使用PLEDGE工具隨機生成初始或種子解決方案，并將它們存入archive中。
2. 隨機選取：在每次迭代中，從當前存檔中隨機選取一個解決方案。
3. 突變操作：選定的解決方案被復制后經過突變過程產生新的解決方案；突變方式由測試套件的大小和上下界來決定，具體策略可見圖4。
圖4 突變方式的決策流程圖
4. 更新存檔：評估新解決方案的性能，如果比當前存檔中相同位置的解更優，則替換更新相應單元。
重復步驟2、3和4，直至滿足預設的終止條件。
MAP-Elites的應用要求軟件工程師指定測試套件的大小范圍，據此產出多樣且高效的套件選項，增強測試決策的靈活性與針對性。
四、高效卓越：測試套件生成方法的實驗評估
為了驗證基于MAP-Elite算法的軟件產品線測試套件生成技術的有效性，本研究通過一系列對比實驗對該方法進行了深入探究。實驗使用了廣泛應用于SPL測試技術評估的105個特征模型（FMs），包括真實與人工生成的模型，并采用QD-Score[14]作為評價標準。
與單目標優化方法（multiple independent run of genetic algorithms, MI-GA）相比，無論是使用t-wise覆蓋還是測試套件多樣性作為適應度函數，MAP-Elites在所有FMs上均顯著優于MI-GA。從表1和圖5中可以觀察到，以2-wise覆蓋率為優化目標時，MAP-Elites的QD-Score表現突出，且在追求測試套件多樣性的同時，也能保持良好的2-wise覆蓋率表現。
表1 適應度函數為2-wise 覆蓋率時MAP-Elites和MI-GA的QD-Score
（完整的實驗數據表格可查閱原論文）
進一步分析得到，MAP-Elites之所以表現優異，是因?yàn)樗ㄟ^(guò)三個突變操作符（測試用例移除、添加和替換）實現了QD子問題之間的信息共享。而MI-GA僅使用替換操作，缺乏信息共享機制。如圖6所示，在典型運行過程中，相較于替換操作，MAP-Elites中測試用例的移除和添加操作更能促成更新的成功，即找到具有更高覆蓋率的更優測試套件。

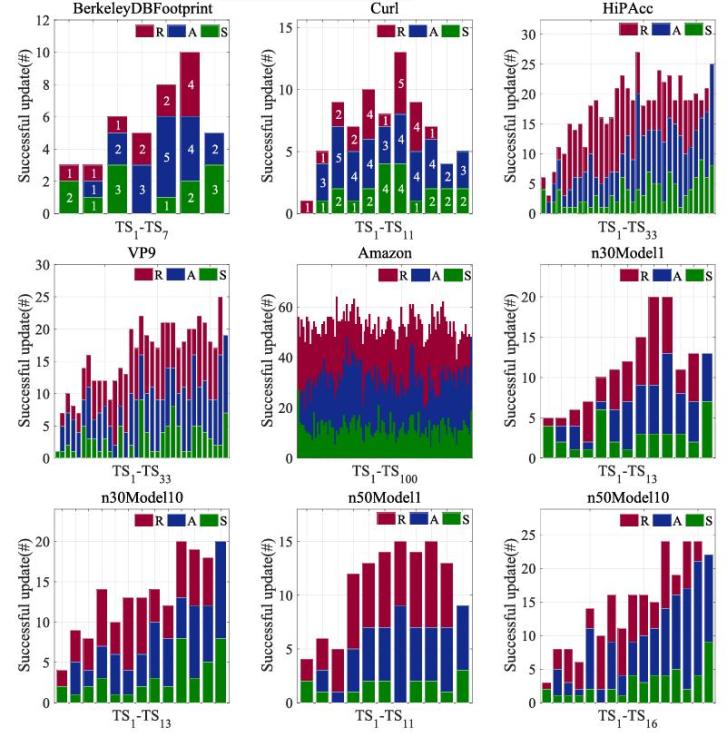

圖6 對9個代表性FMs進行測試用例移除(R)、添加(A)和替換(S)的成功更新數量
此外，MAP-Elites在t-wise覆蓋率上普遍等同于或優于多目標進化算法NSGA-II[6]。與現有的t-wise測試工具[3,4,5]相比，MAP-Elites在生成多樣化和高性能測試套件方面更勝一籌，尤其是在減少現有測試工具生成的覆蓋數組大小方面表現更為出色。更多實驗細節與數據結果，歡迎閱讀完整論文。
綜上所述，基于QD優化的MAP-Elites算法在SPL自動化測試套件生成中表現出色；無論是應用于小規模還是大規模功能模型，它都能提升測試套件的質量和多樣性，同時保持良好的計算效率。未來，智能算法研究中心將進一步探索基于QD優化的測試套件生成方法，包括擴展行為空間、研究多目標QD優化、采用更先進的QD算法和SAT求解器。此外，研究中心還計劃在真實軟件產品線上進行測試，以期推動測試套件生成技術的進步。
參考文獻
[1]Clements P, Northrop L. Software product lines[M]. Boston: Addison-Wesley, 2002.
[2]Batory D. Feature models, grammars, and propositional formulas[C]//International Conference on Software Product Lines. Berlin, Heidelberg: Springer Berlin Heidelberg, 2005: 7-20.
[3]Al-Hajjaji M, Krieter S, Thüm T, et al. IncLing: efficient product-line testing using incremental pairwise sampling[J]. ACM SIGPLAN Notices, 2016, 52(3): 144-155.
[4]Krieter S, Thüm T, Schulze S, et al. YASA: yet another sampling algorithm[C]//Proceedings of the 14th International Working Conference on Variability Modelling of Software-Intensive Systems. 2020: 1-10.
[5]Luo C, Zhao Q, Cai S, et al. SamplingCA: effective and efficient sampling-based pairwise testing for highly configurable software systems[C]//Proceedings of the 30th ACM Joint European Software Engineering Conference and Symposium on the Foundations of Software Engineering. 2022: 1185-1197.
[6]Deb K, Pratap A, Agarwal S, et al. A fast and elitist multiobjective genetic algorithm: NSGA-II[J]. IEEE transactions on evolutionary computation, 2002, 6(2): 182-197.
[7]Markiegi U, Arrieta A, Sagardui G, et al. Search-based product line fault detection allocating test cases iteratively[C]//Proceedings of the 21st International Systems and Software Product Line Conference-Volume A. 2017: 123-132.
[8]Pugh J K, Soros L B, Stanley K O. Quality diversity: A new frontier for evolutionary computation[J]. Frontiers in Robotics and AI, 2016, 3: 202845.
[9]Mouret J B, Clune J. Illuminating search spaces by mapping elites[J]. arXiv preprint arXiv:1504.04909, 2015.
[10]Xiang Y, Huang H, Li S, et al. Automated test suite generation for software product lines based on quality-diversity optimization[J]. ACM Transactions on Software Engineering and Methodology, 2024, 33(2): 1-52.
[11]Henard C, Papadakis M, Perrouin G, et al. PLEDGE: a product line editor and test generation tool[C]//Proceedings of the 17th International Software Product Line Conference Co-Located Workshops. 2013: 126-129.
[12]Lopez-Herrejon R E, Linsbauer L, Egyed A. A systematic mapping study of search-based software engineering for software product lines[J]. Information and software technology, 2015, 61: 33-51.
[13]Xiang Y, Huang H, Li M, et al. Looking for novelty in search-based software product line testing[J]. IEEE Transactions on Software Engineering, 2021, 48(7): 2317-2338.
[14]Pugh J K, Soros L B, Szerlip P A, et al. Confronting the challenge of quality diversity[C]//Proceedings of the 2015 Annual Conference on Genetic and Evolutionary Computation. 2015: 967-974.
